Basse tension
Selon la norme DIN EN/IEC 60449, la basse tension désigne un domaine de la basse tension dans lequel la valeur limite de 50 V (pour la tension alternative) ou de 120 V (pour le courant continu) n‘est pas dépassée. Les dispositifs de connexion jusqu‘à 50 V ne nécessitent pas de contact de terre de protection et les positions horaires ne sont pas non plus normalisées.
Avec les dispositifs de connexion jusqu‘à 50 V, en raison de l‘absence de contact de terre de protection, on emploie, pour le prolongateur et la prise, un ergot de base et un ergot auxiliaire supplémentaire ainsi que, pour la fiche, une rainure pour l‘ergot de base et l‘ergot auxiliaire sur la collerette de protection. L‘ergot de base est toujours placé en position horaire 6 heures. En fonction de la valeur de la tension et de la fréquence, l‘ergot auxiliaire est placé dans une position horaire selon les tableaux 208 et 209 de la norme EN IEC 60309-2 (voir « Informations complémentaires » ci-dessous). Les douilles de contact des prises et prolongateurs avec des tensions de service nominales jusqu‘à 50 V doivent être disposées de la manière indiquée dans la norme EN IEC 60309-2 par la feuille normative 2-VIII (voir graphique).
Position horaire de l’ergot auxiliaire suivant la tension et la fréquence
Tension nominale de la prise de courant V | Fréquence | Position horaire de l’ergot auxiliaire et de la rainure (par rapport à l’ergot principal = 6 h) |
20 à 25 | 50 et 60 | Ni ergot, ni rainure auxiliaire |
40 à 50 | 50 et 60 | 12 |
20 à 25 et 40 à 50 | 100 à 200 300 400 > 400 à 500 courant continu | 4 2 3 11 10 |
25 | courant continu* | 8 *Pour des incubateurs électriques portables - utilisation |
Les positions 1 et 9 sont réservées pour une standardisation future. Les positions 5, 6 et 7 ne sont pas fabriquées.

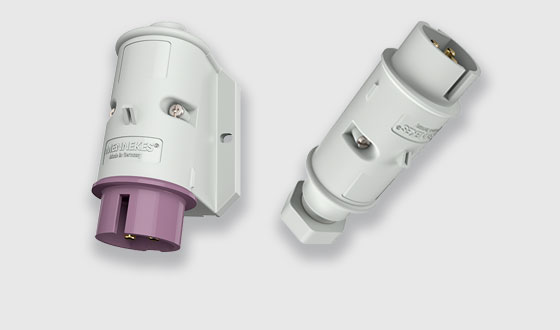

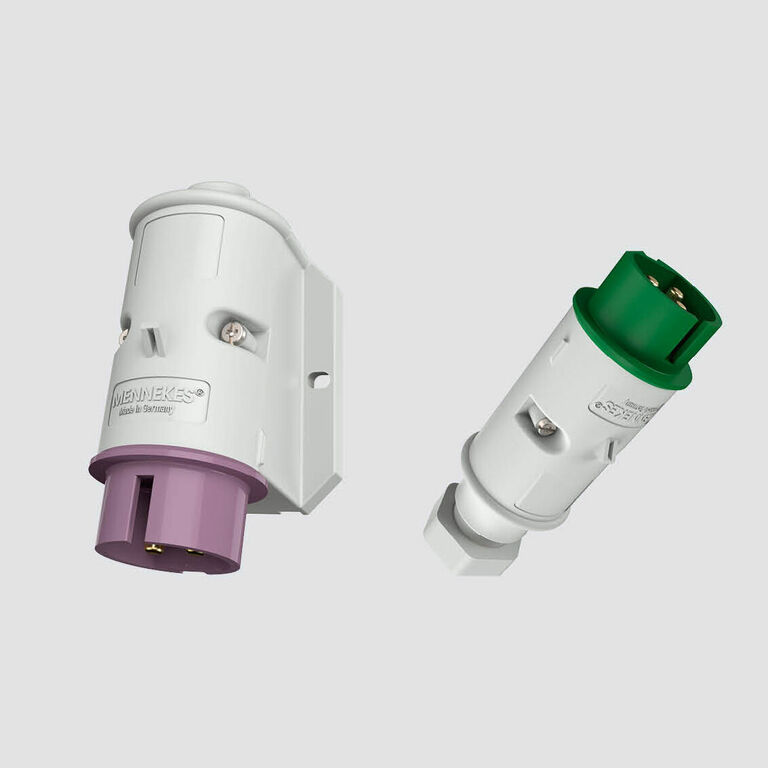

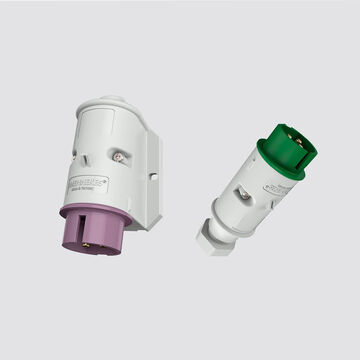

Si, outre le marquage requis, la tension nominale est identifiée par une couleur, celle-ci doit correspondre à la norme EN 60309-1:1999, tableau 2, à savoir :
Tension nominale | Code couleur | RAL* |
20 à 25 V | mauve | 4001 |
40 à 50 V | blanc | 7035 |
* codes RAL fixés par MENNEKES, puisque la norme EN 60309-1 ne spécifie pas de valeurs précises.
