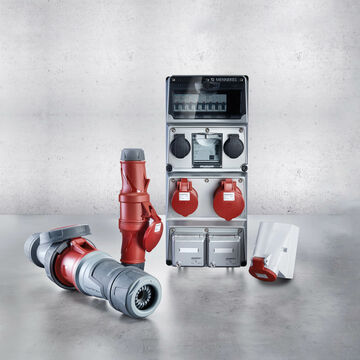

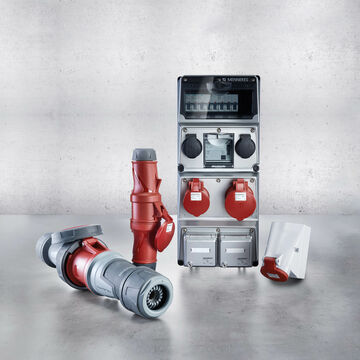

DIN EN/IEC 60309 pour les prises CEE
La norme DIN EN/IEC 60309 régit les standards internationaux pour les fiches, les accouplements et les prises de courant utilisés dans les applications industrielles et commerciales. Cette norme garantit que les prises de courant sont sûres et uniformes dans le monde entier et qu'elles restent compatibles entre elles. Elle comprend différents types de connecteurs spécialement conçus pour être utilisés dans différentes plages de tension et de courant.
Types de dispositifs de connexion
La norme DIN EN/IEC 60309 est une norme internationale pour les connecteurs industriels, mais il existe 14 types de connecteurs différents dans le monde (du type A au type N). Quels types de prises et de fiches sont utilisés dans quels pays ? Nous avons rassemblé ici pour vous tout ce qu'il faut savoir :
Europe
- Allemagne : utilise principalement les types D, F, H et N pour les applications industrielles. Le type F (quatre pôles, triphasé, avec mise à la terre) est particulièrement répandu.
- France : utilise souvent les types D, F, et H. Le type H (cinq pôles, triphasé, avec neutre et mise à la terre) est particulièrement répandu dans les applications industrielles.
- Royaume-Uni : les types F, H et N sont courants, le type F étant particulièrement fréquent en raison d'une forte utilisation industrielle.
- Italie : utilise principalement les types D, F, et H, avec un accent sur le type H pour les applications à forte intensité de puissance.
Amérique du Nord
- États-Unis : utilise des connecteurs conformes aux normes NEMA, mais dans des applications spécifiques, des types CEI 60309 tels que les types F et H peuvent également être utilisés.
- Canada : comme aux États-Unis, les normes NEMA sont principalement utilisées, mais les types IEC 60309 sont utilisés dans certaines applications industrielles.
Amérique du Sud
- Brésil : utilise une combinaison de normes nationales et de types IEC 60309, les types F et H étant plus répandus dans les applications industrielles.
- Argentine : Principalement IEC 60309 types D, F, et H pour les applications industrielles, avec une utilisation croissante du type H.
Asie
- Chine : utilise un mélange de normes nationales et de types IEC 60309. Les types F et H sont fréquemment utilisés dans les applications industrielles.
- Japon : principalement des normes nationales, mais les types IEC 60309 comme D et F sont utilisés dans des applications industrielles spécifiques.
- Inde : utilise les types D, F et H pour les applications industrielles, avec un accent croissant sur le type H pour les installations modernes.
Australie et Nouvelle-Zélande
- Australie : utilise fréquemment les types D, F, et H, avec un accent particulier sur le type H pour les exigences élevées en matière de sécurité et de performance.
- Nouvelle-Zélande : comme en Australie, les types D, F et H sont courants.
Afrique
- Afrique du Sud : Utilise principalement les types D, F et H dans les applications industrielles. Le type H est préféré pour les applications à haut rendement.
- Nigeria : utilise un mélange de normes nationales et de types IEC 60309, les types F et H se trouvant dans les grandes installations industrielles.
Différences entre les variantes
| Type | Nombre de pôles | Phases | Mise à la terre | Conducteur neutre | Remarque |
| A | 2 | 1 | Non | Non | Utilisé pour des applications spéciales qui ne nécessitent pas de mise à la terre |
| B | 2 | 1 | Oui | Non | Souvent utilisé dans l'industrie pour des appareils simples |
| C | 3 | 1 | Non | Non | Rarement utilisé, applications spécialisées |
| D | 3 | 1 | Oui | Non | Standard pour de nombreuses applications industrielles |
| E | 4 | 3 | Non | Non | Utilisé dans des scénarios industriels spécifiques |
| F | 4 | 3 | Oui | Non | Souvent utilisé pour des appareils et des machines puissants |
| G | 5 | 3 | Non | Oui | Application spéciale rare |
| H | 5 | 3 | Oui | Oui | Standard dans de nombreuses applications de haute performance |
| I | 2 | 1 | Non | Non | Intensité de courant élevée. Applications spéciales, p. ex. appareils de soudage |
| J | 2 | 1 | Oui | Non | Intensité de courant élevée. Utilisé dans l'industrie lourde |
| K | 3 | 1 | Non | Oui | Applications spéciales |
| L | 3 | 1 | Oui | Oui | Souvent dans des scénarios industriels spécifiques |
| M | 4 | 3 | Oui | Non | Standard dans l'industrie de pointe |
| N | 5 | 3 | Oui | Oui | Exigences les plus élevées en matière de sécurité et de performance |
