Sur les dispositifs de connexion, la qualité des alvéoles est primordiale pour établir un bon contact. Il s‘agit ici de créer un rapport équilibré entre l‘établissement d‘un contact sûr et une manipulation simple. Avec X-CONTACT®, nous y sommes parvenu d‘une manière absolument révolutionnaire. Notre technologie à alvéoles ingénieuse est intégrée à toutes les prolongateurs de notre famille PowerTOP® Xtra de 16 à 125 A, à nos socles de prise de courant saillie DUO 16 et 32 A, à nos socles de prise de courant semi-encastrés et socles de prise de courant saillie 63 A et 125 A, ainsi qu‘à nos coffrets combinés, qui abritent des prises appropriées.
La conception innovante et le matériau utilisé conférent à l‘alvéole X-CONTACT® des propriétés élastiques (effet de ressort). La forme de l‘alvéole X-CONTACT® assure en elle-même un excellent contact. Mais pas seulement.
Le design spécial du X-CONTACT® assure simultanément une nette réduction des forces de connexion et de déconnexion allant jusqu'à 50 % ! Un avantage qui, surtout en cas d'intensité élevée, simplifie les conditions de travail et améliore la sécurité. Avec X-CONTACT® MENNEKES améliore la qualité du contact et simplifie la manipulation.
Mais comment X-CONTACT® parvient à cette double optimisation même avec des intensités de 63 A ou 125 A ? Il suffit de regarder l‘alvéole X-CONTACT® pour voir le principe de fonctionnement astucieux : la fente en forme de X et le rainurage de la paroi intérieure offrent quatre avantages concrets : innovant, simple, résistant et sûr. Nous appelons cela le principe X !
La conception ingénieuse de l‘alvéole avec les lamelles fendues et les propriétés élastiques du matériau offrent la solution mécanique la plus simple possible : la broche appuie simplement sur l'ouverture élastique de l‘alvéole ce qui demande jusqu'à 50 % moins d‘effort pour la connexion et la déconnexion.
X-CONTACT® – innovant intelligemment !
Par son utilisation, X-CONTACT® simplifie les conditions de travail. Ainsi même un connecteur de 125 A peut être manipulé par une seule personne tandis que les contacts conventionnels nécessitaient souvent la manipulation par deux personnes pour pouvoir débrancher le dispositif.
X-CONTACT® – simplement génial !
Même en cas de connexions et déconnexions fréquentes en charge ou en cas de manipulation grossière, il n‘y a pas d‘apparition d‘usure du matériau de l‘avéole. Les saletés et la corrosion superficielle s'éliminent automatiquement par le frottement au moment de la connexion et déconnexion.
X-CONTACT® – solution durable !
La simplification de la connexion et de la déconnexion procure une plus grande sécurité de manipulation. Le rainurage de la paroi interne combiné aux propriétés élastiques de l‘alvéole femelle assure un bon contact.
X-CONTACT® – double sécurité !
Même avec des intensités de 125 A ou 63 A, les forces nécessaires pour enficher et retirer les dispositifs de connexion conventionnels peuvent être très grandes. Les dispositifs de connexion sont souvent difficiles et nécessitent deux personnes pour séparer la connexion. Non seulement cela dérange le déroulement du travail mais il s'agit également d'une source de danger potentiel.
Particulièrement en milieu industriel les dispositifs de connexion doivent être robustes mais aussi simplifier et sécuriser les conditions de travail.
X-CONTACT® est parfaitement conçu pour ces exigences ! On ressent que les broches entrent facilement dans l‘alvéole X-CONTACT® sans résistance importante. Les forces de connexion et de déconnexion sont réduites de 50 % en comparaison aux dispositifs traditionnels.
En même temps, X-CONTACT® est stable de par sa construction et adapté à une utilisation manuelle aléatoire. X-CONTACT® permet un travail simple où l'on n'a pas besoin de se demander si la fermeture de contact est sûre et résitante. Et cela à long terme car les avantages du X-CONTACT® sont conservés durablement, les corps ne présentant pas d'usure.
Le procédé de fabrication innovant et la matière utilisée assurent l'élasticité de l‘alvéole. De cette manière la force nécessaire pour la connexion et la déconnexion est de 50 % plus faible pour établir ou séparer la connexion. C'est possible avec une seule personne même avec une intensité de 125 A !

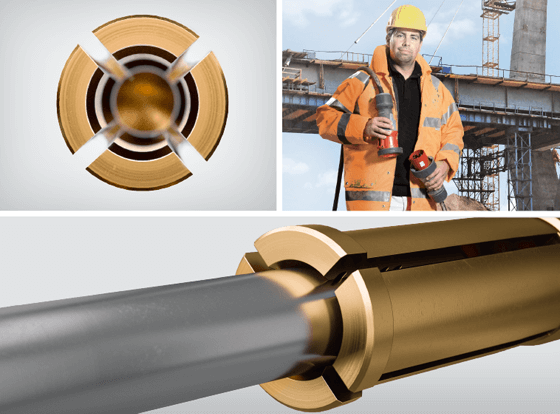

Dans la vue du dessus de l‘avéole, on peut voir l'ouverture qui, grâce aux fentes, peut être pressée par la broche. Effet rendu possible grâce à la méthode de fabrication développée par MENNEKES.
La broche presse l'ouverture du corps élastique lors de la connexion.
Les dispositifs de connexion conventionnels pour les intensités de 63 A ou 125 A étaient toujours un compromis entre le confort d'utilisation et la qualité du contact. On obtenait uniquement plus de confort si on renonçait à la qualité du contact et inversement. Ce dilemme semblait jusqu'à présent inévitable en raison des conditions physiques. En raison des exigences élevées à la résistance thermique et à la facilité de connexion dans le domaine automobile, nous avons obtenu une meilleure qualité de contact et appliquons celle-ci dorénavant au domaine industriel.
Ce qui est déjà établi et éprouvé dans l'électromobilité est utilisé maintenant sur nos dispositifs de connexion industriels. En plus de la technique de fabrication de haute qualité qui permet d'avoir une matière élastique, il y a encore un deuxième facteur de forme important : Les parois intérieures du contact X-CONTACT® sont pourvues de rainures perpendiculaires au sens d'enfichage.
Le matériau élastique se lie à ce rainurage intérieur en une fermeture de contact très flexible. Même avec une manipulation rude – qui est plutôt la règle dans la pratique – l'association des fentes, de la matière élastique et du rainurage entraîne un établissement de contact sûre dans chaque situation. Un enfichage en biais, ce qui est souvent le cas lors de la connexion, ne peut rien endommager dans les alvéoles grâce à la construction X-CONTACT®. De plus, grâce aux propriétés élastiques du matériau et du rainurage de la paroi intérieure, une série de points de contact est créée de façon permanente. Avec X-CONTCACT® même les connexions et déconnexions sous tension n'entraînent aucune perte de qualité du contact électrique.
Au premier regard
On peut apercevoir en regardant dans le prolongateur ou la prise que les alvéoles sont équipées en X-CONTACT®.
Rainures et fentes
Le rainurage de la paroi intérieure de l‘alvéole a pour effet par ailleurs d'optimiser la fermeture de contact car même si l'enfichage se fait en biais des séries de points de contact sont toujours créées.
Rainurage de la paroi intérierure de l’alvéole
Il complète la matière élastique de manière optimale pour réaliser simultanément plus de contact et demander moins d‘effort. Et cela durablement – même en cas de retrait sous charge.
Innovant, simple, résistant et sûr – le principe X n'est pas une promesse mais un fait. Même mieux encore car les alvéoles X-CONTACT® bravent les conditions les plus dures grâce au principe astucieux du fonctionnement.

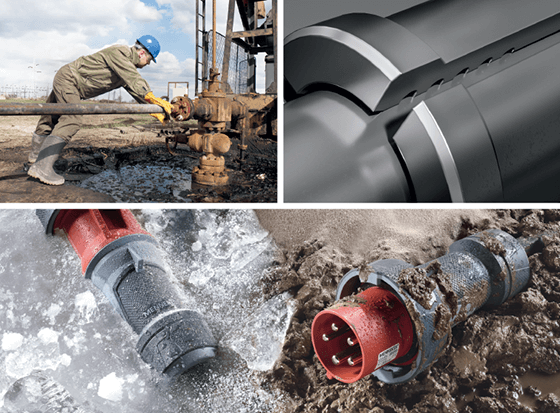

La combinaison de l'élasticité et du rainurage ne garantit pas seulement la fermeture de contact sûre mais elle offre aussi un effet secondaire pratique à savoir que tous les types de saleté déposés sont éliminés lors de la connexion et de la déconnexion. Même la corrosion superficielle disparaît grâce à l‘effet lastique des corps de contact X-CONTACT®.
La technologie X-CONTACT® est également déclinée en version nickelée pour l‘utilisation en conditions environnementales très corrosives - par exemple en présence de substances chimiques irritantes contre l‘ammoniac.
Tous les dépôts sur la broche sont éliminés par les rainures. Ceci garantit une utilisation durable dans des conditions très difficiles.
Les dispositifs de connexion avec les contacts nickelés garantissent une plus grande résistance dans un environnement agressif. Ils résistent à l’air très humide, à l’air salin ou acide ainsi qu'aux gaz ou vapeurs agressifs.
L'effet auto-nettoyant des rainures garantit une sécurité de fonctionnement élevée grâce au faible échauffement du contact même en cas de charge élevée et de fort encrassement.

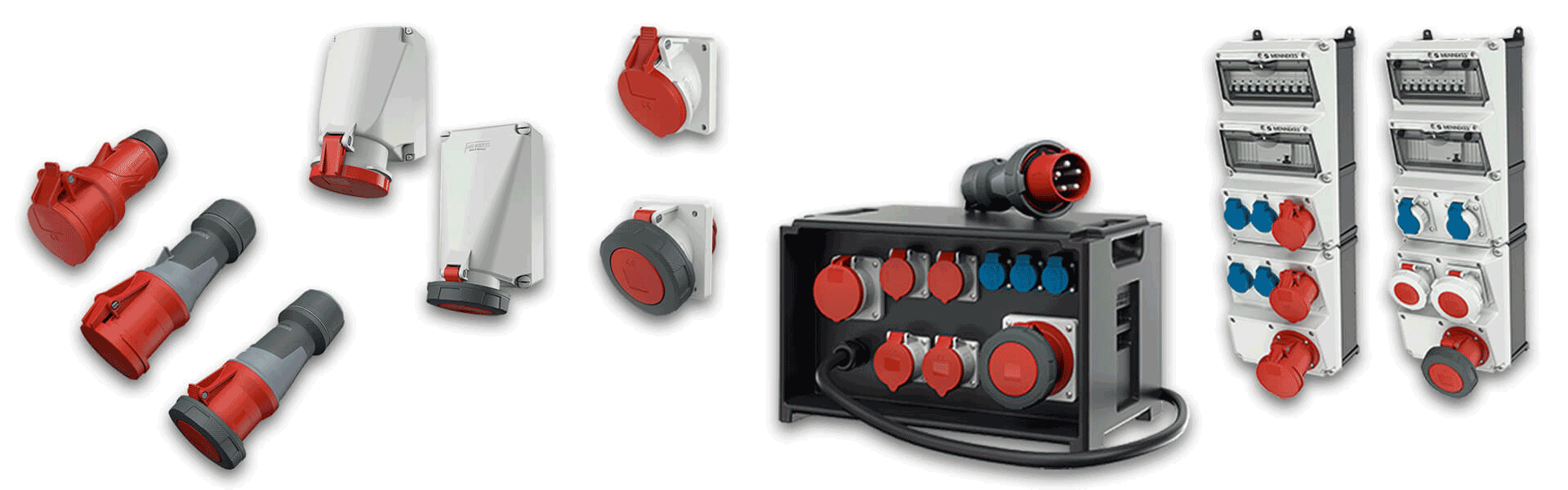

Avec X-CONTACT®, nous définissons un nouveau standard mondial des dispositifs de connexion industriels. Nous établissons donc cette nouvelle base technologique dans l'ensemble de nos produits. Sur tous les dispositifs de connexion MENNEKES pour les intensités de 63 A et 125 A il y aura à l'avenir : X-CONTACT® inside ! Cela signifie pour vous que vous profiterez des avantages X-CONTACT® dans toutes les applications. Dans le détail, cela concerne les gammes de produits suivantes :
